Okablowanie po stronie DC instalacji fotowoltaicznej przez wiele lat pracuje na zewnątrz, często w miejscach narażonych na promieniowanie słoneczne, wysoką i niską temperaturę, wilgoć oraz zmienne warunki atmosferyczne. Z tego powodu przewodów PV nie należy dobierać jak zwykłego okablowania instalacyjnego. Odpowiednia konstrukcja powłoki i izolacji, zgodność z normami przeznaczonymi dla fotowoltaiki oraz prawidłowy montaż wpływają na trwałość i bezpieczeństwo całego obwodu.
Jak promieniowanie UV wpływa na przewody solarne w instalacjach fotowoltaicznych?
Promieniowanie ultrafioletowe może powodować stopniowe starzenie materiałów polimerowych wykorzystywanych w izolacji i powłokach przewodów. Skala tego procesu zależy od rodzaju tworzywa, zastosowanych dodatków stabilizujących, czasu ekspozycji oraz warunków środowiskowych. Dlatego przewody przeznaczone do pracy na zewnątrz powinny mieć właściwości potwierdzające ich przydatność do takich zastosowań. Odporność na UV jest jednym z istotnych wymagań dla okablowania PV, które może pozostawać wystawione na działanie słońca przez długi okres eksploatacji instalacji.
Z czasem nieodpowiedni materiał może tracić elastyczność i właściwości mechaniczne, co zwiększa podatność powłoki na uszkodzenia. Ryzyko rośnie, jeśli przewód jednocześnie podlega naprężeniom, ociera się o element konstrukcji albo jest niewłaściwie zamocowany. Oferowane jako element systemów energii słonecznej przewody solarne należy więc dobierać nie tylko pod względem przekroju żyły, ale także warunków środowiskowych i sposobu prowadzenia trasy. Prawidłowa ochrona izolacji ogranicza ryzyko odsłonięcia części czynnych, które mogłoby prowadzić do awarii i zagrożeń elektrycznych.
Typowe skutki degradacji przewodów pod wpływem UV
Starzenie materiału może objawiać się zmianami powierzchni, utratą elastyczności, kruchością, a w dalszej perspektywie pęknięciami powłoki lub izolacji. Nie każda zmiana wyglądu oznacza natychmiastową utratę funkcjonalności, jednak widoczne uszkodzenia wymagają kontroli. Pęknięta izolacja może przestać zapewniać wymaganą ochronę elektryczną i mechaniczną. W instalacjach prądu stałego uszkodzenia przewodów lub połączeń mogą sprzyjać powstawaniu usterek, w tym zwarć i łuków elektrycznych, dlatego kondycji okablowania nie należy traktować wyłącznie jako kwestii estetycznej.
Wpływ degradacji na uzysk energii jest zazwyczaj pośredni. Samo promieniowanie UV oddziałujące na zewnętrzną powłokę przewodu nie powoduje automatycznie wzrostu strat przesyłowych. Problem pojawia się, gdy pogorszenie stanu okablowania prowadzi do uszkodzeń, niesprawnych połączeń, przerw w obwodzie lub konieczności wyłączenia części instalacji. Straty energii wynikają przede wszystkim z pogorszenia parametrów obwodu lub jego awarii, dlatego ważne są zarówno właściwości przewodów, jak i jakość złączy, trasy kablowej oraz okresowe kontrole instalacji.
Czym wyróżniają się przewody solarne o podwyższonej odporności UV?
Przewody przeznaczone do fotowoltaiki są projektowane z myślą o specyficznych warunkach pracy po stronie DC. Odpowiednio dobrane materiały izolacyjne i powłokowe mają zapewniać odporność na czynniki środowiskowe występujące podczas długotrwałej eksploatacji. Przewód PV powinien być przeznaczony do warunków, w których rzeczywiście będzie pracował, zamiast być dobierany wyłącznie na podstawie napięcia i przekroju. Istotne są także odporność termiczna i mechaniczna oraz zachowanie materiałów w kontakcie z wodą, ozonem i innymi czynnikami przewidzianymi w odpowiednich wymaganiach technicznych.
Nie należy natomiast zakładać, że każdy przewód opisany handlowo jako „solarny” automatycznie spełnia ten sam zestaw parametrów. Przed zakupem trzeba sprawdzić kartę techniczną, oznaczenie przewodu oraz deklarowaną zgodność z właściwymi normami. Właściwości konkretnego kabla powinny wynikać z dokumentacji producenta, a nie jedynie z nazwy produktu. Jest to szczególnie ważne w przypadku przewodów prowadzonych bez dodatkowych osłon na dachach, elewacjach lub konstrukcjach naziemnych, gdzie ekspozycja środowiskowa może być znaczna.
Kluczowe parametry techniczne i certyfikaty przewodów UV-resistant
Do podstawowych dokumentów odniesienia dla przewodów DC stosowanych w systemach fotowoltaicznych należą EN 50618 oraz IEC 62930. Wymagania dla takich kabli obejmują nie tylko parametry elektryczne, lecz również właściwości mechaniczne i odporność na określone czynniki środowiskowe. Zgodność z właściwą normą daje znacznie więcej informacji niż samo określenie „UV-resistant”. Przy weryfikacji produktu warto sprawdzić pełne oznaczenie przewodu, napięcie znamionowe, zakres temperatur, przekrój żyły, materiały izolacyjne i powłokowe oraz dokumenty potwierdzające deklarowane właściwości.
Popularnym oznaczeniem kabli fotowoltaicznych zgodnych z wymaganiami EN 50618 jest H1Z2Z2-K, ale również w tym przypadku należy posługiwać się dokumentacją konkretnego wyrobu. Certyfikat lub znak jednostki badawczej nie powinien być zakładany na podstawie wyglądu kabla czy opisu sprzedawcy – trzeba sprawdzić, czego dokładnie dotyczy przedstawiony dokument. Norma i dokumentacja techniczna umożliwiają świadomy dobór przewodu do projektu. Pozwala to zweryfikować odporność środowiskową oraz pozostałe parametry potrzebne w danej instalacji zamiast opierać decyzję na pojedynczej właściwości marketingowej.
Jak dobrać i prawidłowo zamontować przewody UV do instalacji PV?
Przekrój przewodu dobiera się z uwzględnieniem prądu obciążenia, długości obwodu, sposobu ułożenia, temperatury i dopuszczalnego spadku napięcia. Nadmierne straty rezystancyjne oznaczają część energii zamienianą w ciepło zamiast przekazywaną do dalszej części systemu. Ograniczenie strat wymaga prawidłowego doboru przekroju przewodów, a odporność na UV jest odrębnym parametrem odpowiadającym przede wszystkim za trwałość w warunkach ekspozycji środowiskowej. Oba aspekty trzeba więc analizować równolegle podczas projektowania instalacji.

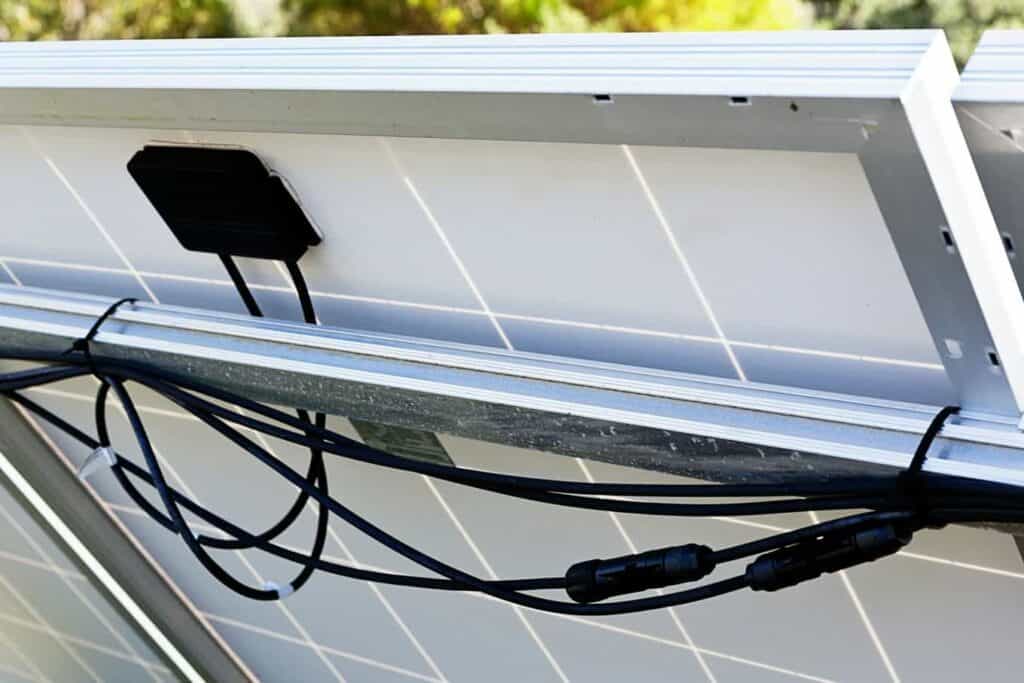

Równie ważny jest montaż. Przewody nie powinny swobodnie leżeć na powierzchni dachu, zwisać ani ocierać się o ostre krawędzie konstrukcji. Należy stosować właściwe mocowania, przestrzegać dopuszczalnych promieni gięcia i chronić okablowanie przed miejscami, w których może być narażone na uszkodzenia mechaniczne. Dobra organizacja trasy kablowej ogranicza dodatkowe obciążenia izolacji i ułatwia późniejszą kontrolę instalacji. Szczególnej staranności wymagają również złącza DC, ponieważ ich prawidłowe wykonanie ma bezpośrednie znaczenie dla rezystancji połączeń i bezpieczeństwa systemu.
Jak trwałe okablowanie wspiera bezpieczną pracę fotowoltaiki?
Odporność na promieniowanie UV jest ważnym elementem trwałości przewodów prowadzonych na zewnątrz, ale nie może być rozpatrywana oddzielnie od pozostałych wymagań instalacji. Znaczenie mają właściwa norma produktu, przekrój żył, dopuszczalne napięcie i temperatura pracy, jakość połączeń oraz sposób prowadzenia kabli. Prawidłowe zestawienie tych cech ogranicza ryzyko przedwczesnej degradacji i usterek, a jednocześnie pomaga utrzymać parametry elektryczne obwodów PV przez cały zakładany okres użytkowania systemu.
FAQ
Dlaczego przewody solarne muszą być odporne na promieniowanie UV?
Przewody solarne są stale narażone na działanie promieniowania UV, które może prowadzić do ich szybkiej degradacji, pękania izolacji i spadku wydajności instalacji PV. Odporność na UV gwarantuje dłuższą żywotność i bezpieczeństwo systemu.
Jak rozpoznać przewody solarne o podwyższonej odporności UV?
Takie przewody posiadają specjalne oznaczenia producenta, odpowiednie certyfikaty oraz są wykonane z materiałów o zwiększonej odporności na promieniowanie słoneczne. Warto sprawdzić dokumentację techniczną produktu.
Czy przewody UV-resistant są droższe od standardowych?
Przewody o podwyższonej odporności UV mogą być nieco droższe, jednak ich wybór minimalizuje ryzyko awarii i kosztów serwisowych w przyszłości, co przekłada się na oszczędności w dłuższej perspektywie.
Jakie są konsekwencje zastosowania nieodpornych przewodów w instalacji PV?
Nieodporne przewody mogą ulec szybkiemu zużyciu, prowadząc do przerw w pracy instalacji, strat energii i potencjalnych zagrożeń pożarowych. To wpływa negatywnie na bezpieczeństwo i opłacalność inwestycji.V
